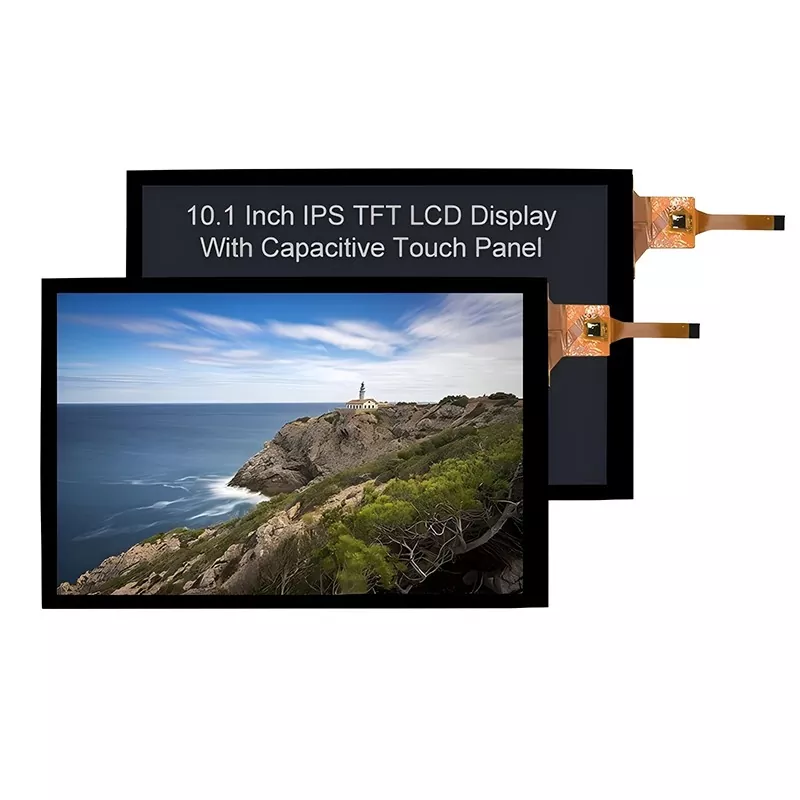

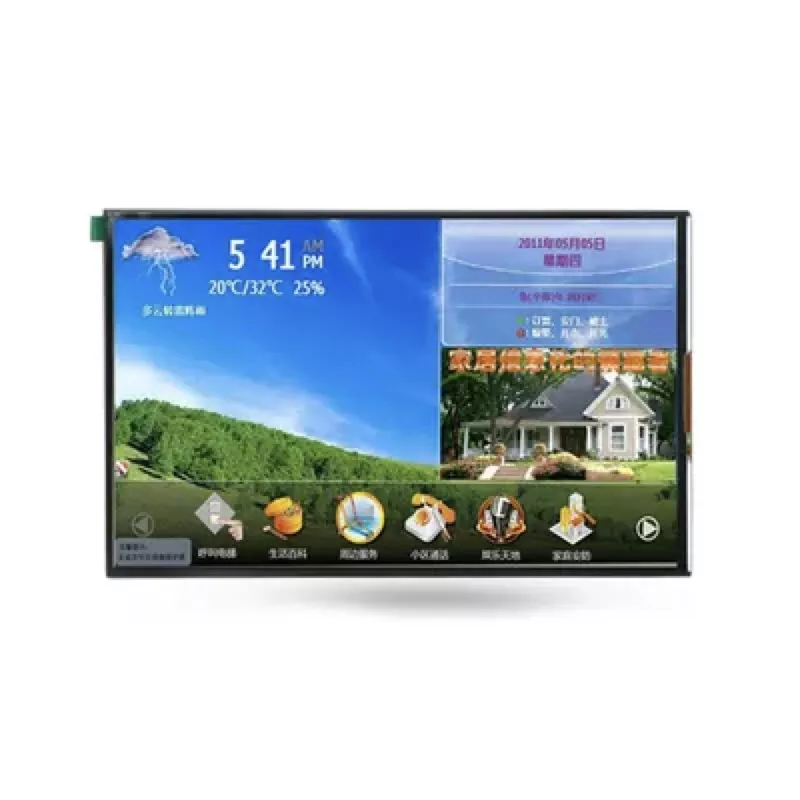

10.1 tum 800x1280 Capacitive Touch TFT -modul

Eftersom TFT -modulen används i stor utsträckning i livet, är tillverkare och leverantörer alltmer. Vad gör Victronix 10.1 tum 800x1280 kapacitiv touch tFT -modul annorlunda än andra tillverkare? Till att börja med har den ett 10,1-tums aktivt område (135,36 mm × 216,58 mm) med 800 × (RGB) × 1280 upplösning, levererar skarpa bilder och stödjer upp till 16,7 miljoner färger. Upplev en typisk ljusstyrka på 250 CD/m² och ett högt kontrastförhållande på 1000: 1. För det andra integrerar den en kapacitiv pekpanel (CTP) som stöder 10-punkts multi-touch. Har hög ythårdhet (≥6H), utmärkt transparens (≥85%) och exakt noggrannhet (± 1,5 mm mitt / ± 2,5 mm kant). Kontrolleras av IL12511 IC. Dessutom inkluderar dess bakgrundsbelysningskontroll PWM-signal (CABC) och dedikerade LED+/LED-stift (9V LED-bakgrundsbelysning, 3S10p vit LED-konfiguration, typisk livslängd från 30 000 till 50 000 timmar till 50% ljusstyrka, vilket säkerställer tydlig synlighet i alla ljusförhållanden. Område -10 ° C till +50 ° C och motstår lagring under samma hårda förhållanden.

Denna Victronix 10,1 tum TFT-modul är lämplig för humana-maskingränssnitt (HMIS), industriella kontrollpaneler, bärbara medicinska apparater, test- och mätutrustning, försäljningssystem och alla applikationer som kräver en tillförlitlig beröringsdisplay i utmanande miljöer.

Allmänna specifikationer

VXT101YIA-19C är en TFT-LCD-modul. Den består av en TFT-LCD-panel, förar IC, FPC, CTP och en bakljusenhet. Displayområdet 10.1 ¢ innehåller 800 x (RGB) x 1280 pixlar och kan visa upp till 16,7 m färger. Denna produkt överensstämmer med ROHS miljökriterium ..

Obs 1: Färgmelodin ändras något av temperatur och drivspänning.

Obs 2: Utan FPC och löd.

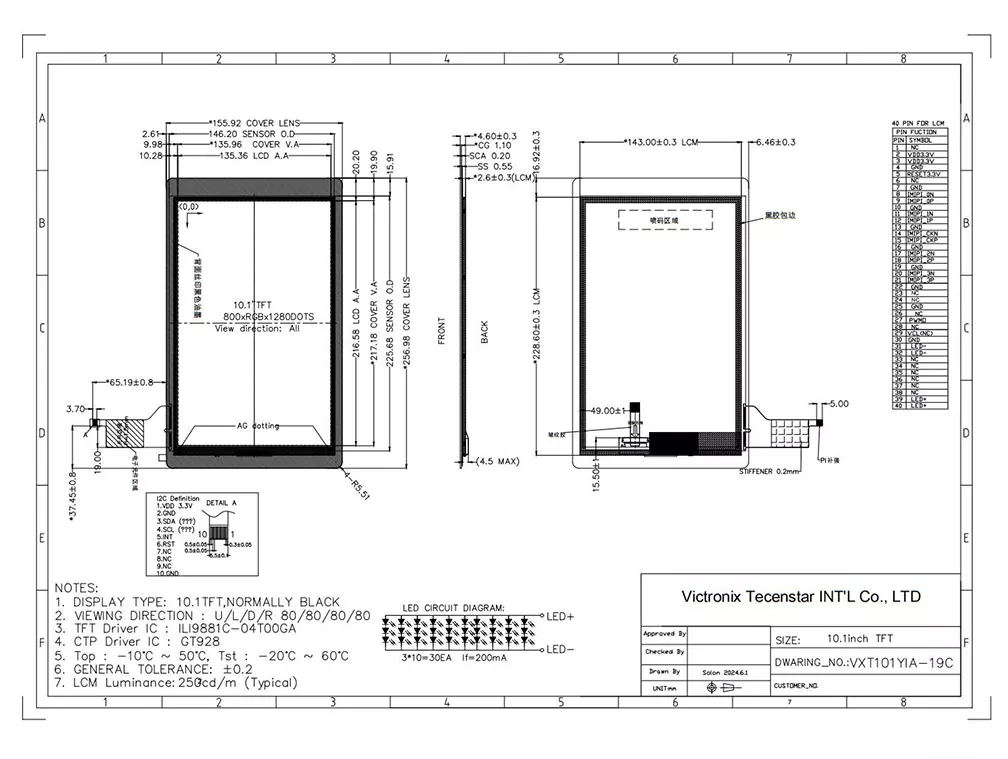

Mekanisk ritning
