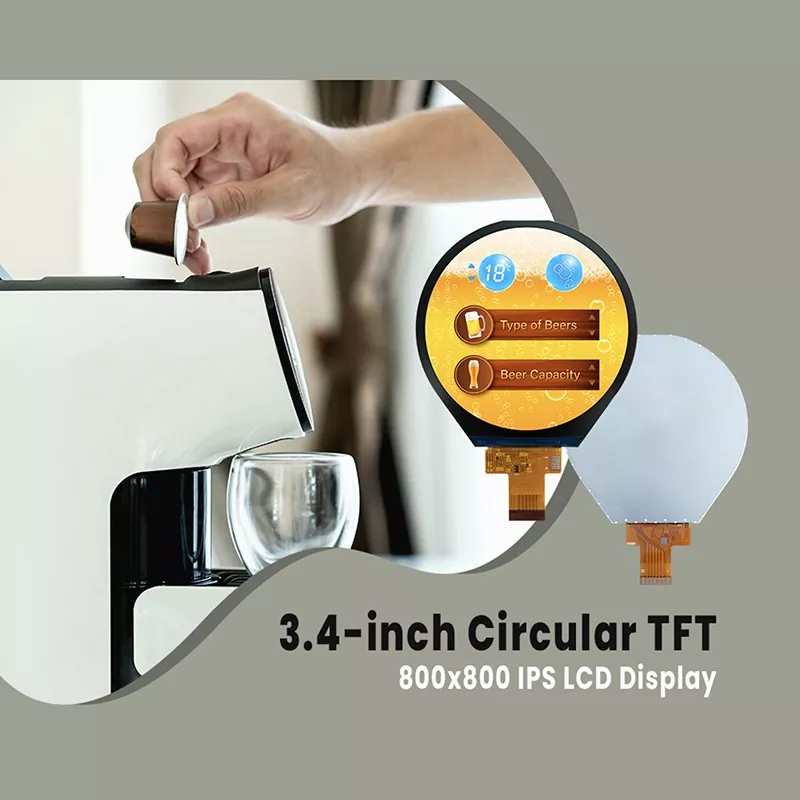

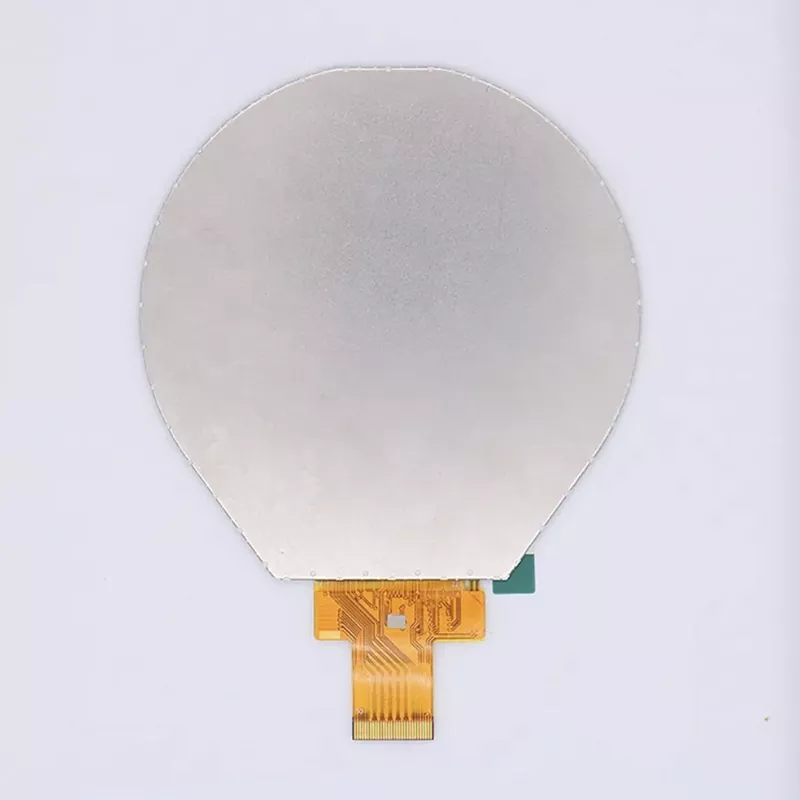

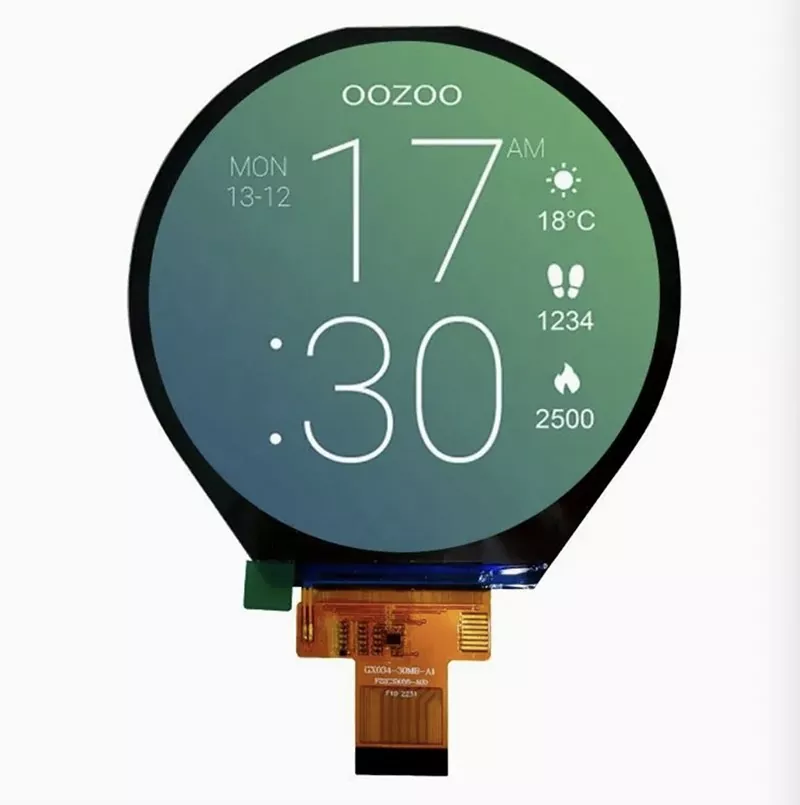

3,4 tum 800x800 Round IPS TFT -modul

I åldern av intelligens hjälper TFT -modulen oss att presentera de nödvändiga uppgifterna i form av bilder. Kvaliteten på TFT -modulen har en kritisk inverkan på dess tillämpning. Vilka är fördelarna med Victronix 3,4 tum 800x800 Round IPS TFT -modul? Till att börja med ger det kunderna en premiumskärm med en 800 × 800 upplösning och 16,7 m färger, 85 ° visningsvinkel (alla riktningar), 1000 CD/m² typisk ljusstyrka och 1200: 1 kontrastförhållande. För det andra använder den ett MIPI DSI-gränssnitt för höghastighetsdataöverföring. Drivet av ILI9881C Controller IC, säkerställer kompatibilitet och prestanda. Dessutom integrerar den ett 5S2P LED -bakgrundsbelysningssystem med en typisk matningsspänning på 15V (13,5V min, 16,5V max) vid 120 mA och erbjuder en lång livslängd från 30 000 till 50 000 timmar (typisk) till 50% initial ljusstyrka (TA = 25 ° C). Dessutom klarar den rigorös tillförlitlighetstest inklusive hög/låg temperatur drift och lagring, luftfuktighet och temperaturcykeltest, som möter strikta kvalitetssäkringskriterier (AQL MA = 0,65, MI = 1,0 per ANSI/ASQ Z1.4). Dessa gör att det fungerar pålitligt inom ett omfattande temperaturintervall av -30 ° C till +80 ° C och tål lagring under samma hårda förhållanden ..

Denna Victronix 3,4 tum TFT-modul är lämplig för industriell HMIS, bärbara medicinska apparater, test- och mätutrustning, transportsystem, robusta handhållna terminaler och alla applikationer som kräver en pålitlig, hög synlig visning i utmanande miljöer.

Allmänna specifikationer

VXT340MQIA-01 är en TFT-LCD-modul. Den består av en TFT-LCD-panel, Driver IC, FPC, en ryggljusenhet. Displayområdet3,4 ¢, innehåller 800x (RGB) x 800 pixlar och kan visa upp till 16,7 m färger. Denna produkt överensstämmer med ROHS miljökriterium.

Obs 1: Färgmelodin ändras något av temperatur och drivspänning.

Obs 2: Utan FPC och löd.

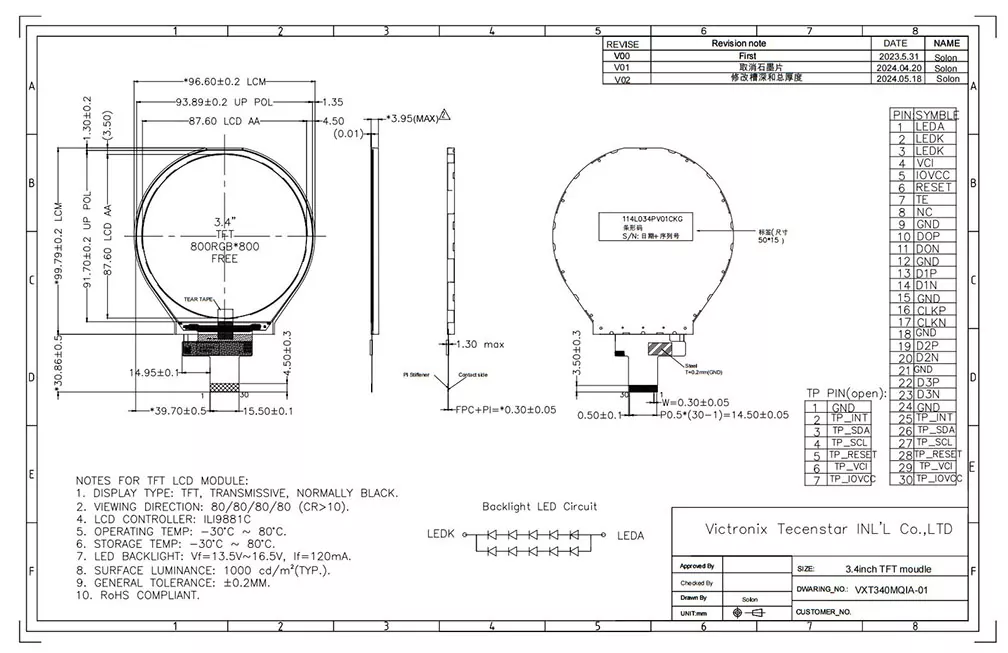

Dispositionsteckning
