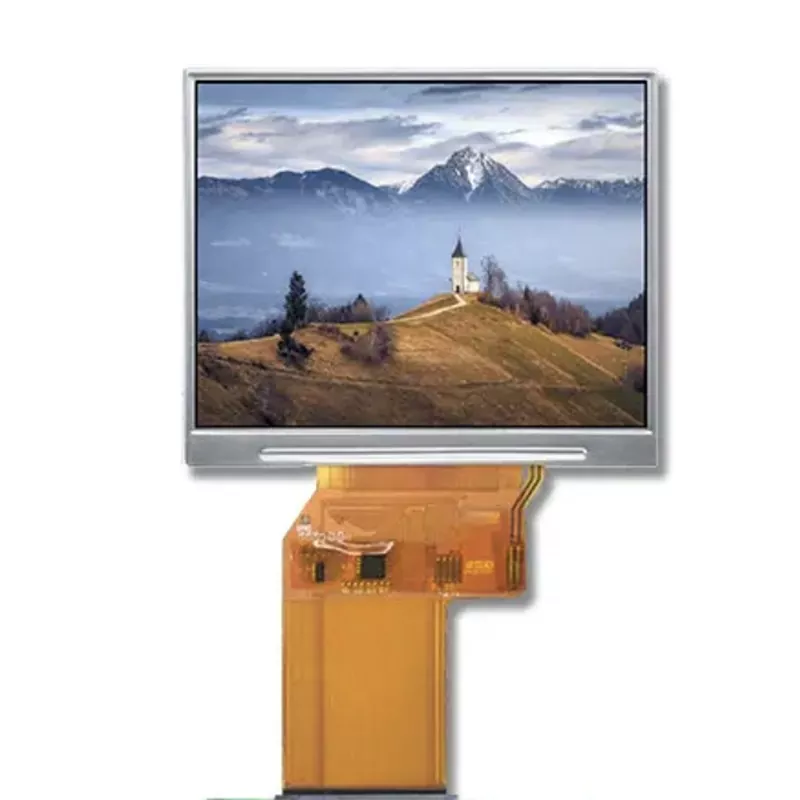

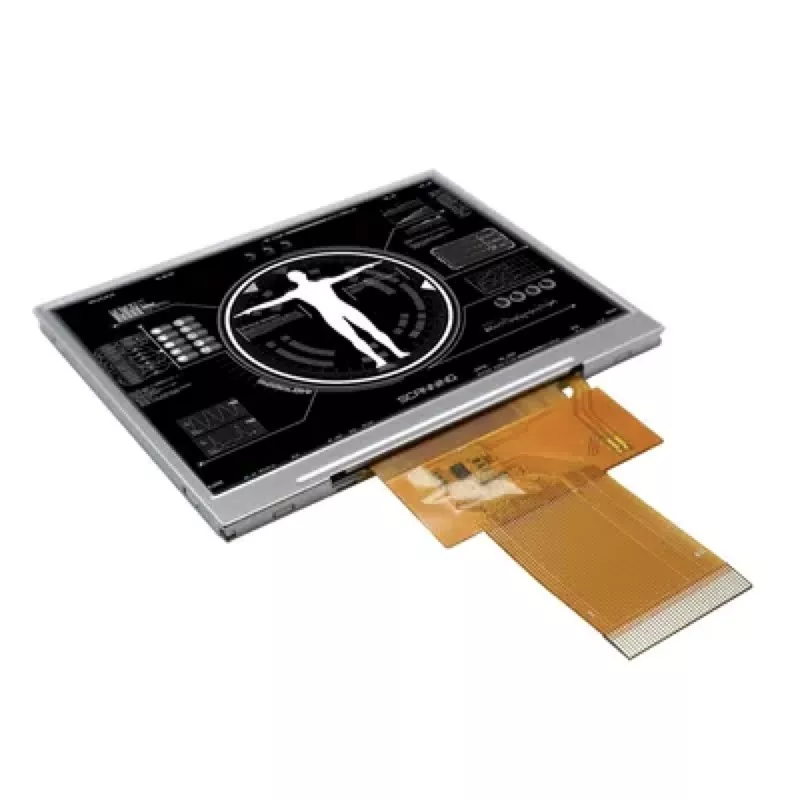

3.5 '' 640x480 Vertikal IPS TFT -modul

Vilka är fördelarna med Victronix 3.5 '' 640x480 vertikala IPS TFT -modul i konkurrenssituationen för TFT -modultillverkare? Till att börja med erbjuder det en hög typisk ljusstyrka på 400 CD/m², ett typiskt kontrastförhållande på 800: 1 och breda 80-graders betraktningsvinklar i alla riktningar (3, 6, 9 och 12-tiden), vilket säkerställer utmärkt läsbarhet från olika positioner. För det andra har den en enhetlig LED -bakgrundsbelysning (80% typisk enhetlighet) med en nominell livslängd från 20 000 till 50 000 timmar (till 50% initial ljusstyrka vid 25 ° C, 20 mA), vilket säkerställer att den kan användas för tydlighet och användar i olika belysningssituationer. Dessutom överensstämmer det med viktiga IEC/GB-standarder för tillförlitlighet inklusive hög/låg temperatur drift/lagring, luftfuktighet, termisk chock, vibrationer, mekanisk chock och ESD-skydd (± 8 kV luft, ± 4 kV kontakt) för att fungera sömlöst över ett utsträckt temperaturområde (-20 ° C till +70 ° C). Dessutom integrerar den en TFT-LCD-panel, förarens IC (NV3052C), FPC och en vit LED-bakgrundsbelysning (6 lysdioder) i ett kompakt fotavtryck som bara mäter 76,74 mm (W) × 63,74 mm (H) × 3,2 mm (D) (exklusive FPC/lödning). Det aktiva visningsområdet är 70,08 mm × 52,56 mm.

Denna Victronix 3,5 tum TFT-modul används i stor utsträckning i industriella HMI-paneler, bärbara medicinska apparater, test- och mätutrustning, inbäddade system, handhållna terminaler och alla applikationer som kräver en pålitlig, högkvalitativ skärm i en kompakt formfaktor.

Allmänna specifikationer

VXT350MSGV-01 3.5 '' 640x480 Vertikal IPS TFT-modul är en TFT-LCD-modul. Den består av en TFT-LCD-panel, Driver IC, FPC, en ryggljusenhet. Displayområdet på 3,45 ¢ ¢ innehåller 640X (RGB) x480 pixlar och kan visa upp till 16,7 m färger. Denna produkt överensstämmer med ROHS miljökriterium.

Obs 1: Färgmelodin ändras något av temperatur och drivspänning.

Obs 2: Utan FPC och löd.

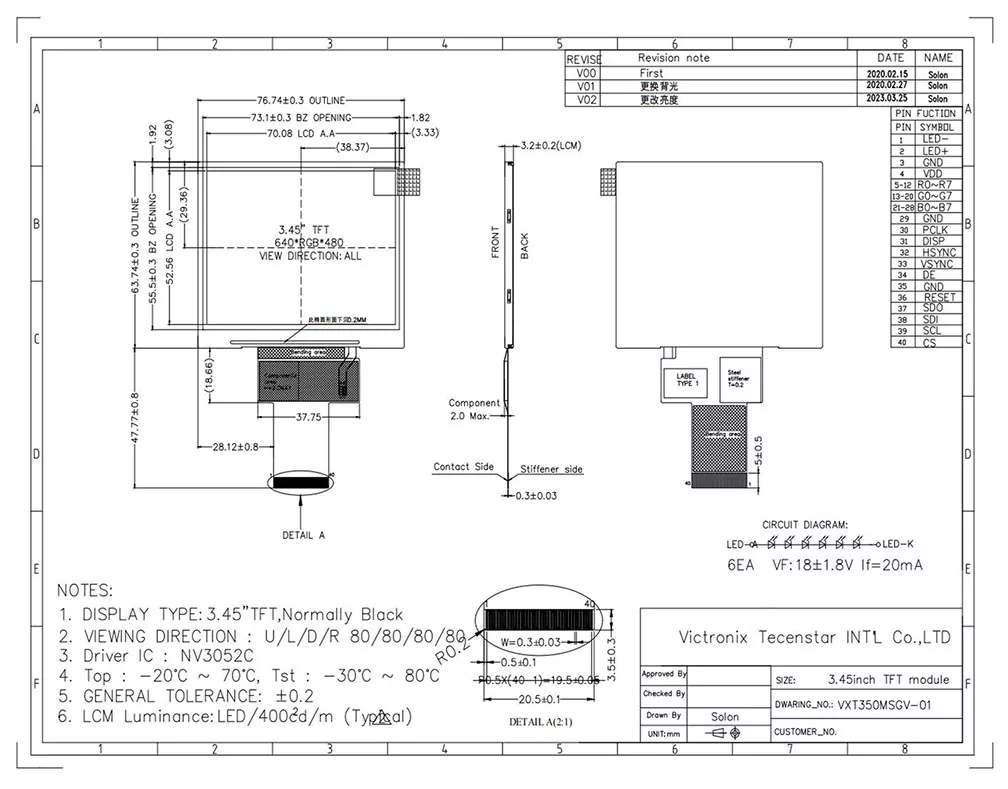

Dispositionsteckning
