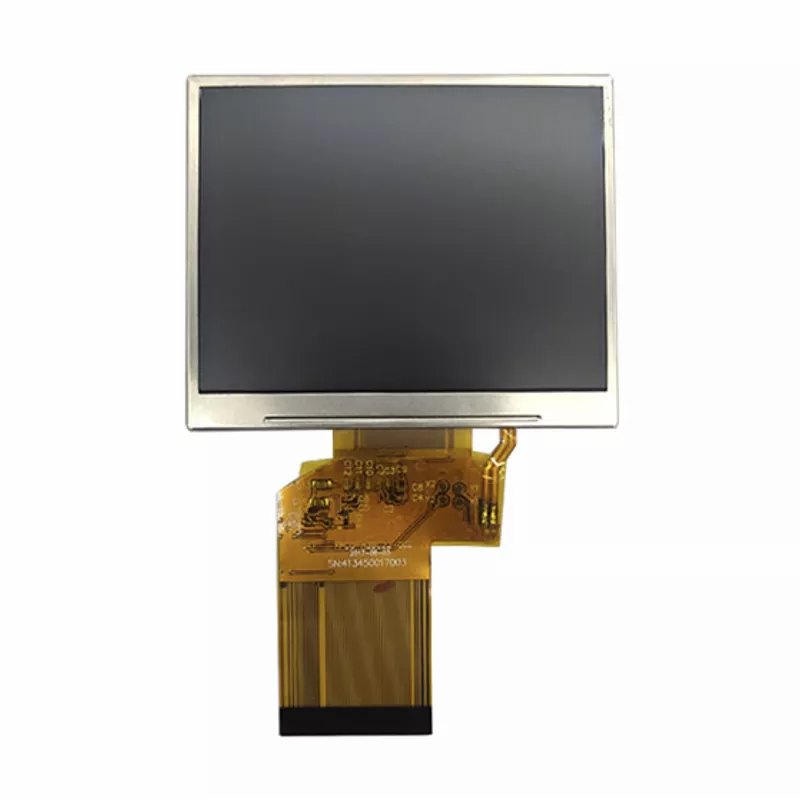

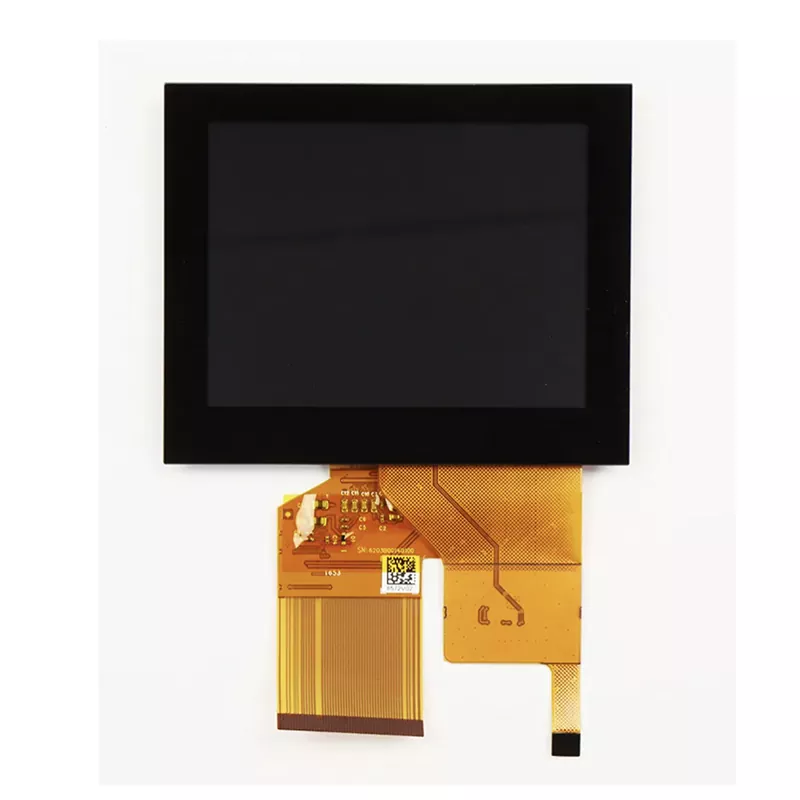

3,5 tum 54 pins kapacitiv touch -tFT -modul

Eftersom TFT -modulen används i stor utsträckning i livet, är tillverkare och leverantörer alltmer. Vad gör denna Victronix 3,5 tum 54 pins kapacitiva touch tFT -modul annorlunda än andra tillverkare? Till att börja med ger IPS-tekniken konsekvent färg och tydlighet över bred 8-graders betraktningsvinkel i alla riktningar (3/6/9/12 klockan), 250 CD/m² typisk ljusstyrka, 16,7 m färger och ett högt typiskt kontrastförhållande på 800: 1. För det andra stöder det både 24-bitars parallella RGB (6-8MHz DCLK) och 8-bitars serie RGB (15-21 MHz DCLK) gränssnitt, konfigurerbara via PS-stiftet. Inkluderar väsentliga styrsignaler (HSYNC, VSYNC, DE, DCLK) och Scan Direction Control (VD, HD). Den har ett kapacitivt beröringsgränssnitt med ett ombord FT5346 CTP-styrenhet, vilket möjliggör responsiv beröringsinmatning genom en standard I²C-anslutning (SCL, SDA, INT, RESET). Dessutom har den ett 6S-ledat vitt bakgrundsbelysningssystem med en livslängd på 50 000 timmar, upprätthåller 50% ljusstyrka, vilket säkerställer långsiktig användning i olika industriella applikationer. Dessutom klarar den stränga miljömässiga stresstester, inklusive hög/låg temperatur drift/lagring, termisk chock, vibrationer (10-55Hz), mekanisk chock (100 g) och ESD (± 2 kV HBM) för att fungera pålitligt vid extrema temperaturer (-20 ° C till +70 ° C).

Denna 3,5 tums LCD-skärm av Victronix är perfekt för industriella HMIS, medicintekniska produkter, bärbar instrumentering, smarta hemkontroller, kiosker och alla applikationer som kräver ett pålitligt, högkvalitativt pekskärmgränssnitt i trånga utrymmen.

Allmän specifikation

VXT350MHLS-03C 3,5 tum 54pins kapacitiv touch TFT-modul är en TFT-LCD-modul.

Obs 1: Färgmelodin ändras något av temperatur och drivspänning.
Obs 2: Utan FPC och löd. Med CTP

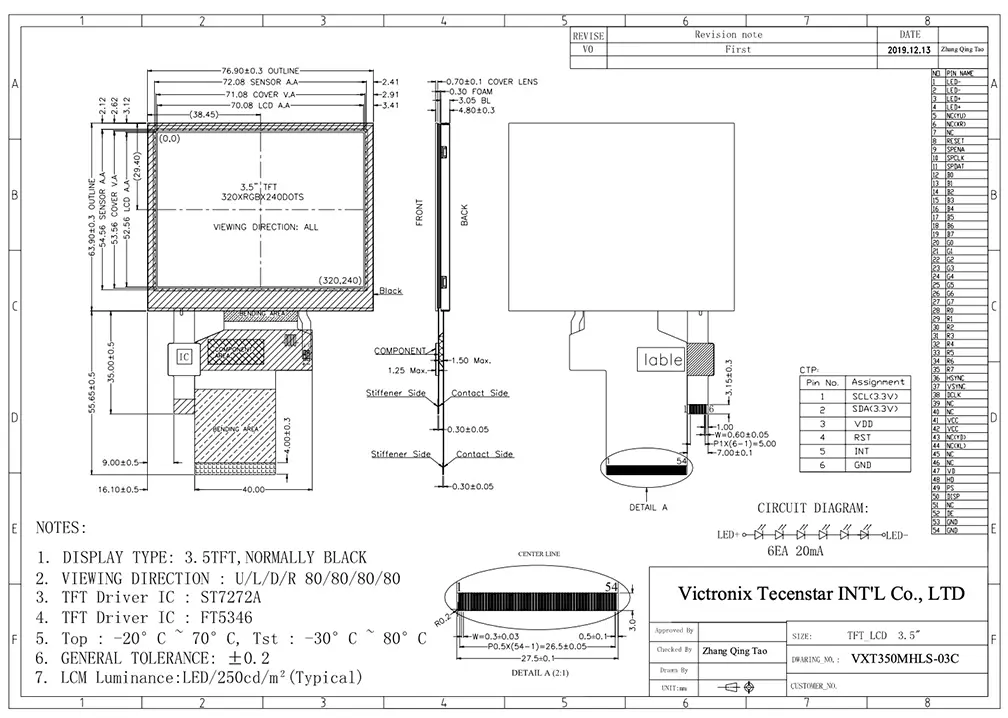

Disposition.Drawing
